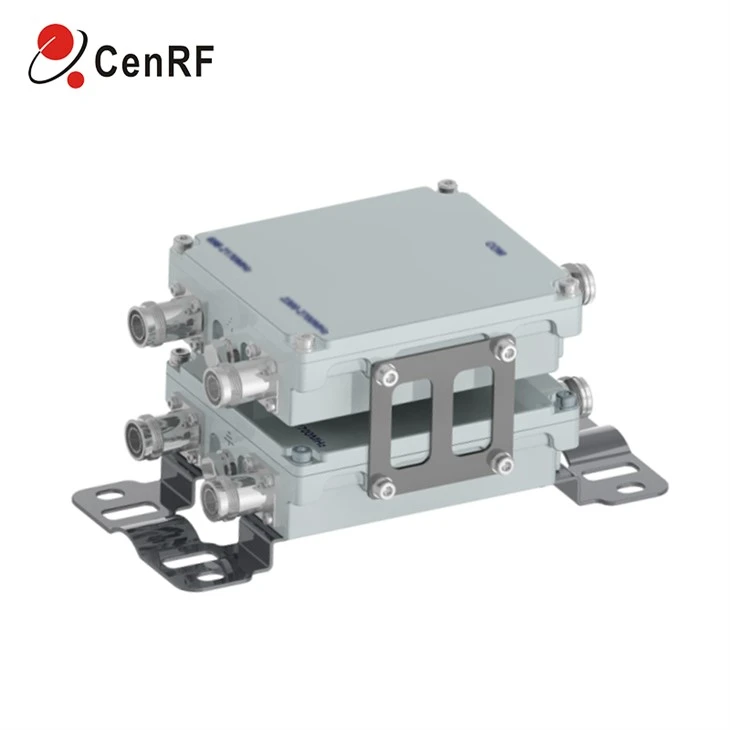

Dobbelt diplekser 1710-2100MHz og 2300-2700MHz

Diplexer er en elektronisk komponent, der bruges til at kombinere eller opdele RF-signaler. Det fungerer efter princippet om frekvensdeling, hvor det tillader passage af et specifikt frekvensområde, mens det blokerer andre. En diplexer kan bruges til at kombinere to forskellige frekvensbånd til et enkelt kabel eller opdele et enkelt kabel i to forskellige frekvensbånd.
I tilfælde af dobbeltdiplekseren 1710-2100MHz og 2300-2700MHz er denne elektroniske komponent designet til at fungere mellem to forskellige frekvensbånd og derved reducere behovet for to separate dipleksere. Double Diplexer er en vigtig komponent, der bruges i basestationer, repeatere og andre trådløse kommunikationssystemer.

Send forespørgsel

Elektriske specifikationer

Frekvensområde	Port1: 1710-2170MHz	Port2: 2300-2700MHz
Indføringstab	Mindre end eller lig med 0.3dB
Afkasttab	Større end eller lig med 20dB
Isolation	Større end eller lig med 50dB
Impedans	50Ω
Indgangseffekt	Mindre end eller lig med 250W (pr. port)
PIM (IM3)	Mindre end eller lig med -160dBc @ 2×20W
DC/AISG	By-pass (maks. 2500mA)

MiljømæssigeSpecifikationer

Lynbeskyttelse	3KA; 10/350us puls
Driftstemperatur	-40 grad til +60 grad
Opbevaringstemperatur	-40 grad til +85 grad
Miljø Fugtighed	5 % til 95 %
Anvendelse	Indendørs eller udendørs, IP67

Mekaniske specifikationer

Stik	7/16 DIN hun eller 4.3-10 hun
Montering	Stang (klemmer medfølger til Ø30-125mm stang) eller vægmonteret
Vægt	Enkelt enhed: 2,2 kg/dobbelt enhed: 4,8 kg
Dimensioner(Uden stik)	Enkelt enhed: 14012042mm Dobbelt enhed: 14012096mm

Dimension

Skematisk diagram
