8-ports antenne/4H

Elektriske specifikationer(BASTA V11.1)

Frekvensområde (MHz)

4×(1710-2690)(Y1,Y2,Y3,Y4)

Frekvens underområde (MHz)

1710-1920

1920-2180

2300-2400

2500-2690

Polarisering (grad)

±45

Elektrisk nedtilning (grad)

2-12 (uafhængig elektrisk regulator)

Forstærkning (dBi)

Midt tilt

16.7

17.1

17.2

17.4

Over alle tilt

16.6±0.5

17.0±0.5

17.1±0.4

17.3±0.3

Første undertrykkelse af øvre sidesløjfe (dB)

>16

>16

>16

>16

Azimuth strålebredde 3dB (grad)

67±5.0

64±4.0

62±3.5

60±3.5

Højde strålebredde 3dB (grad)

6.3±0.5

6.0±0.5

5.2±0.4

5.0±0.3

Cross-Polar Ratio @0 grad (dB)

>20

>20

>18

>18

Cross-Polar Ratio @±60 grader (dB)

>10

>10

>7

>7

For- og bagside-forhold 180 grader 30 grader (dB)

>25

>25

>26

>26

VSWR

<1.5

3. PIM@2 x 43 dBm (dBc)

<-153

Isolation: intra-system (dB)

>28

Isolation: inter-system (dB)

>28

Maks. strøm pr. port (W)

250

Impedans (Ω)

50

Lynbeskyttelse

DC jorden

Mekaniske specifikationer(BASTA V11.1)

RET type

Integreret RET (AISG2.0/3GPP)

AISG-stik (1 indgang og 1 udgang)

(in:Male;out:Female)

Stik

8×4.3-10 hun , Nederst

Antennemål (H x B x D) (mm)

1470×500×158

Emballagemål (H x B x D) (mm)

1760×590×245

Antennevægt (kg)

21.0±0.2

Klemmevægt (kg)

5.2±0.2

Emballagevægt (kg)

30.0±0.2

Diameter på monteringsstang

f50 ~ f110mm

Radom materiale

Glasfiber

Mekanisk hældningsområde (grad)

0~10

Radom farve

Lysegrå

Driftstemperatur (grad)

-50 til +70

Vindbelastning @150 km/t (N)

678/213/904(front/lateral/bagside)

Maks. operationel vindhastighed (km/t)

241

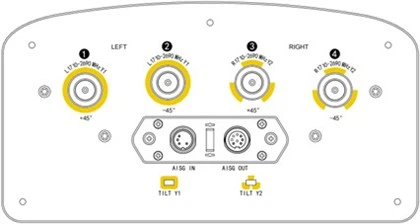

Layout

Frekvensområde

Array

Stik

1710-2690MHz

Y1/Y2/Y3/Y4

1-2/3-4/5-6/7-8

Mønster
